**网络化智能仪表 DH4系列智能电流电压表 智能仪表批发
详细信息 加工定制:是 | 测量范围:频率范围 45Hz∽400Hz（仅对交流）
特 点
◎ 万能型输入，由输入代码选择量程
◎ 上下限报警继电器输出(250 V/3 A)
◎ 可带 4-20 ma 光电隔离变送输出
◎ 可带 RS 485/RS232/ RS422 通讯口
◎ 开关电源模块，SMT贴片制造工艺
一、型号及含义
二、技术参数
输入方式
单端输入
A/D转换
双重积分
测量速度
约2.5次/秒
测量精度
0.5%F.S±2Digit
响应时间
0.25sec
显示方式
红色数码管（14.2mmH）
溢出显示
“UUUU”或“LLLL”
错误显示
“Err.”（当L>H时，即出现该错误）
频率范围
45Hz∽400Hz（仅对交流）
变送输出
4∽20mA（0.5%R.D±3Digit）
变送范围
测量范围之间任意设定
控制输出
上下限报警继电器输出 AC 3A/250V
通讯方式
RS-485或RS-232
电源
开关电源 AC 90∽265V 50Hz/60Hz
功耗
≤1.5VA
耐压
AC 1500V 1min
绝缘电阻
DC 500V >50MΩ
工作环境
0∽50℃，45%∽85%RH
三、输入方式代码选择
代 码
量 程
备 注
代 码
量 程
备 注
0
600V
5
200mA
1
100V
6
20mA
2
10V
7
5A
3
2V
8
特殊订做
4
200mV
9
特殊订做
注意：1、DH4系列智能电流电压表分交流和直流两在类型。2、10V、100V、600V使用同一输入端，200mV、2V使用同一输入端。 3、测量交流电流5A以上，需配交流电流互感器，其次级输出为5A，因而其输入代码选择5即可。 4、测量直流电流5A以上，需配直流电流分流器，其次级输出为75mV，因而其输入代码选择4即可，其输入端使用200mV输入端即可。5、输入代码8、9、为客户特殊订做输入代码，客户特殊订做，需提供具体参数。
四、接线图
五、外形及开孔尺寸
六、菜单功能操作
1、 上下限报警数值设定
注意：设定J1、J2继电器动作值，应依据如下三个原则： ①吸合值＞释放值：测量值≥吸合值继电器吸合，测量值≤释放值继电器释合。 ②吸合值＜释放值：测量值≤吸合值继电器吸合，测量值≥释放值继电器释放。 ③吸合值=释放值：继电器无动作。 吸合值不等于释放值，其之间的区域构成回程不动作区。回程不动作区直接影响继电器动作频繁程度，该区域越小，继电器动作越频繁，这将有利于提高控制精度，但不利于设备使用寿命。通常，报警1-3个字,使用中,还要根据现场情况,灵活掌握。 举例说明见下表
举 列
J 1
J 2
不动作区（字）
吸合值
释放值
吸合值
释放值
J1
J2
上下限报警：上限8000，下限7800
8000
7996
7800
7804
3
3
上上限报警：报警点分别为500，600
500
497
600
597
2
2
下下限报警：报警点分别为500，600
497
500
597
600
2
2
2、功能菜单的设定
注意：通常情况下,仪表测量值与显示值是一致的，那在这里将H设为仪表测量值上限, 将L设为仪表测量值下限。但在某特定情况下，测量值与显示值是不一致的，那么在这里须设置为显示值对应的上下限。另外，也可用这两个菜单作为仪表测量值修正菜单，亦即仪表测量值与实际测量值有误差时，可通过这两个菜单增加或减少数字来修正仪表测量值的上下限。

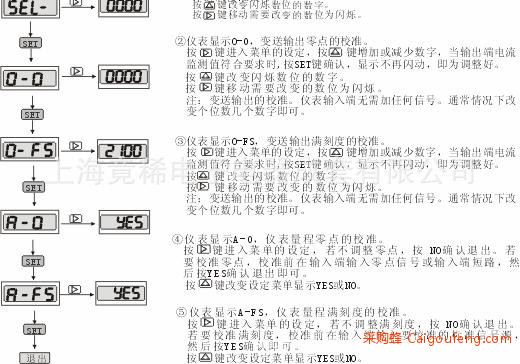

3、校准菜单的设定
七、 通讯协议 （略）
八、使用保存注意事项
1.使用前 ,仪表需通电予热15分钟. 2.适宜使用环境温度0～+40℃,相对湿度85%以下. 3.本仪表校准时间间隔为一年. 4.若输入信号伴随高频干扰,应在线里用高频过滤器. 5.输入导线不宜过长.如被测信号输出端与仪表距离不能缩短,请用双绞屏蔽线,屏蔽层与信号低端相连. 6.若长期存放未使用,请每三个月通电一次,通电时间不少于4小时.
